Réparation carbone

Messagede attack » Dim 3 Fév 2008 18:49

Comme on me l'a demande sur un post, je créé celui-ci pour montrer les reparations des cadres carbone que j'ai fait

n'hésitez pas a poser des questions

tout a debuté avec un cadre look 386i que j'ai recupéré : tube supérieur fissuré (retour de guidon)
il etait cense partir a la benne !!!
et comme je n'avais qu'un lapierre alu, j'ai decide de le reparer (la taille me correspondait)

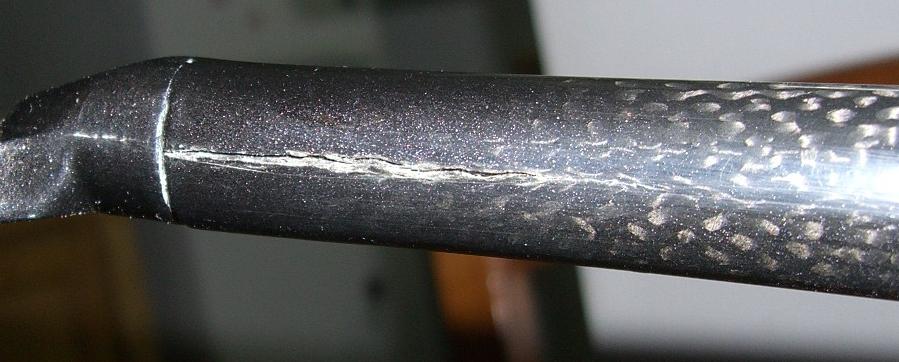

ci dessous une vue de la fissure (j'ai commence a poncer la peinture : j'avais oublie de prendre une photo avant)

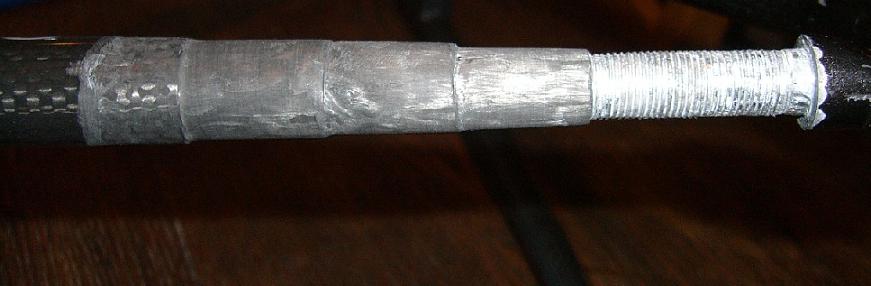

ensuite j'ai poncé le tube superieur (le + loin possible pour repartir les efforts sur la longueur)
et en forme histoire de faire joli : je voulait pas repeindre en rouge apres

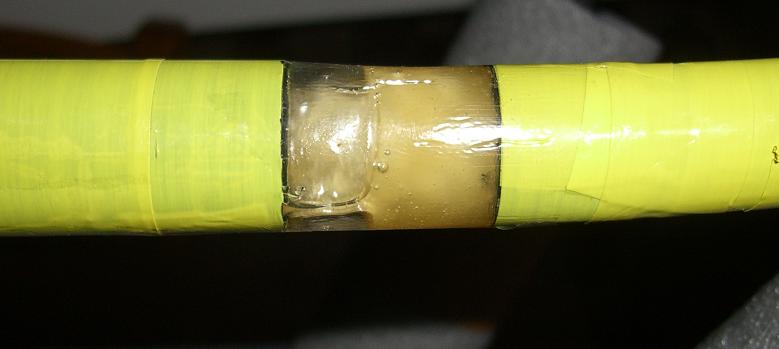

ensuite on drape carbone + resine


apres on passe en cuisson sous vide d'air

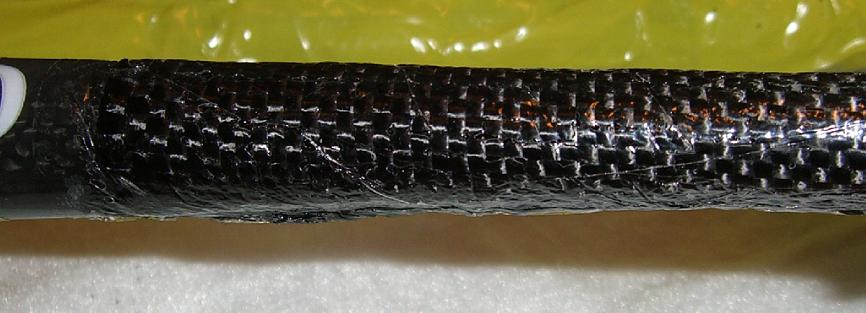

au demoulage ca fait tout moche mais c'est pas grave


on passe ensuite au ponçage pour avoir la bonne forme
puis ensuite glassing : on remet de la resine pour combler les petits manques
ensuite on reponce avec des grains de + en + fins

et en final c'est peinture et/ou vernis

Dernière édition par attack le Ven 21 Mar 2008 23:08, édité 1 fois.
Avatar de l’utilisateur
attack

Messages: 1178
Inscription: Sam 3 Juin 2006 16:59
Localisation: LILLEBONNE (76)

Messagede attack » Dim 3 Fév 2008 19:13

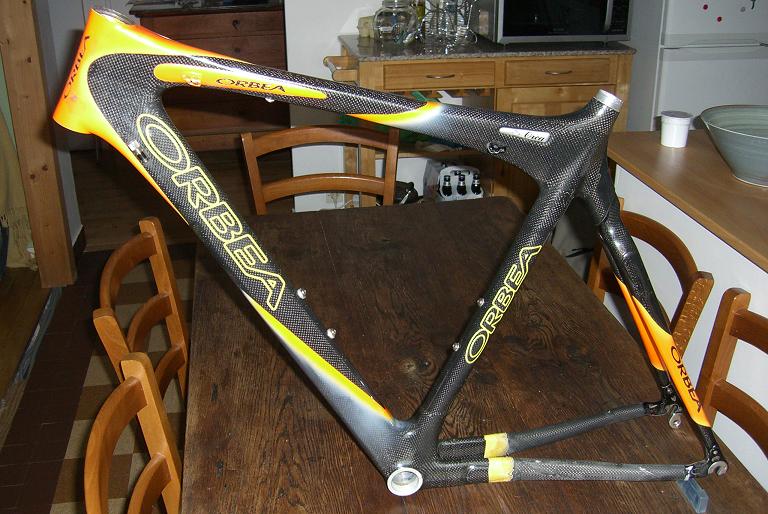

quelques photos d'un orca qui avait les 2 bases fissurees (accident de porte velo !!!)

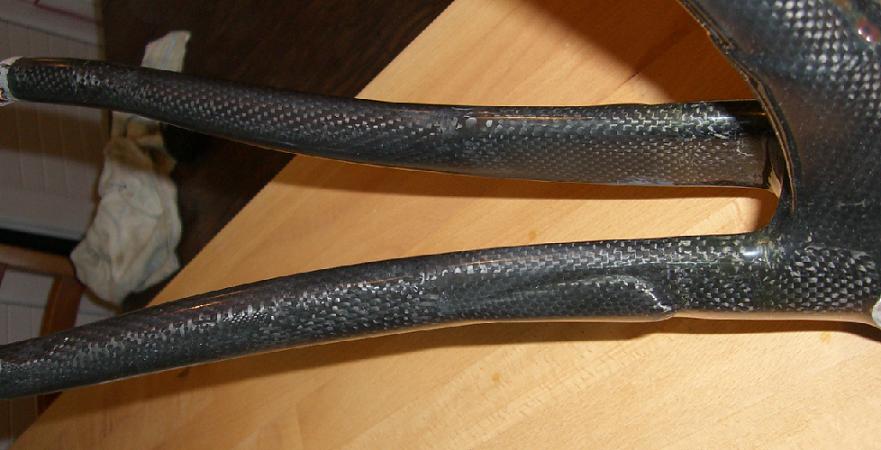

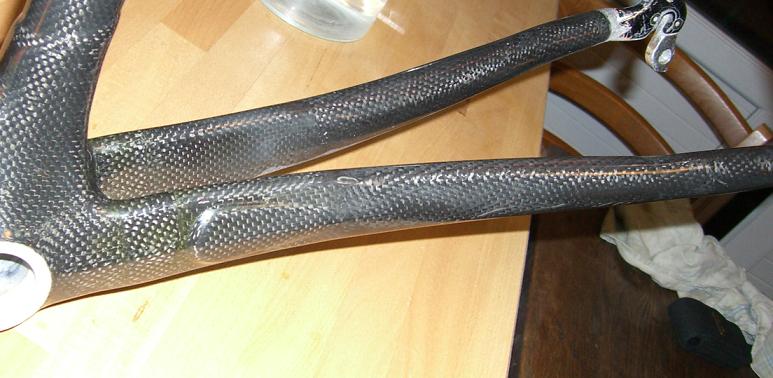

vue du velo avec les bases poncées :



gros plan sur un defaut :

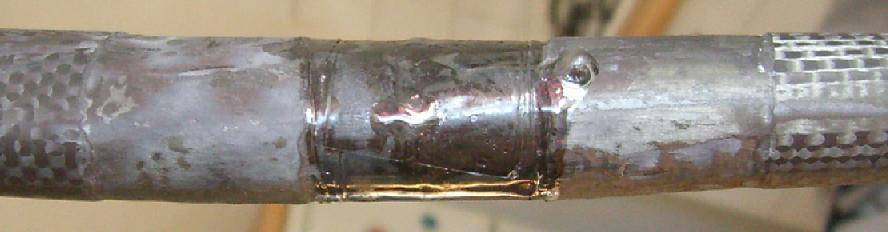

ponçage en profondeur + de la resine pour combler

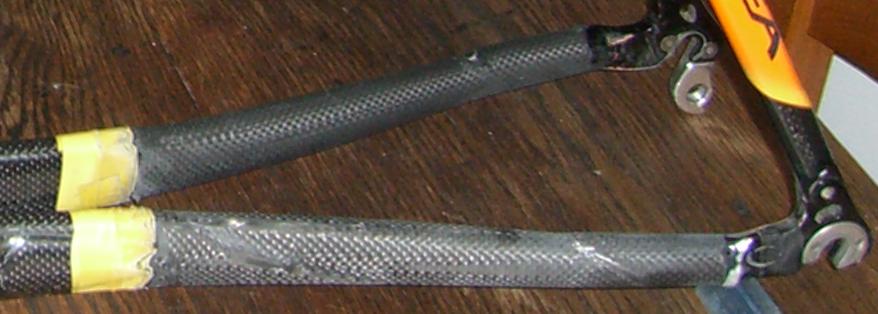

le tout une fois fini :


Avatar de l’utilisateur
attack

Messages: 1178
Inscription: Sam 3 Juin 2006 16:59
Localisation: LILLEBONNE (76)

Messagede attack » Dim 3 Fév 2008 19:22

la reparation d'un colnago avec une base fissurée :

vue de la fissure


l'etat de la base apres suppression du defaut par ponçage:


apres demoulage :

et une fois peint + vernis :
Avatar de l’utilisateur
attack

Messages: 1178
Inscription: Sam 3 Juin 2006 16:59
Localisation: LILLEBONNE (76)

Messagede Anakronik » Mar 12 Fév 2008 00:20

Du bien beau boulot :wink: :wink:
Avatar de l’utilisateur
Anakronik

Messages: 271
Images: 1
Inscription: Sam 17 Mar 2007 22:24
Localisation: Basse normandie

Messagede Sawyer » Mar 12 Fév 2008 13:14

=D>
Avatar de l’utilisateur
Sawyer

Messages: 3303
Images: 1
Inscription: Dim 23 Sep 2007 08:34
Localisation: maquis corse

Messagede Olibabe » Mar 12 Fév 2008 14:56

A part que le post n'est, à mon avis, pas à la bonne place, je me joins aux autres pour applaudir le boulot!
De vrais tests vélos et matos, des reportages, des photos de top qualité: c'est [url]http://www.vojomag.com[/url], le premier magazine de VTT francophone 100% Web ! A suivre aussi sur Facebook : [url]https://www.facebook.com/VojoMagazine[/url]
Olibabe
.

Messages: 6878
Inscription: Lun 18 Avr 2005 22:05
Localisation: Belgium (10 points)

Messagede rickyfirst » Mar 12 Fév 2008 15:32

Olibabe a écrit:A part que le post n'est, à mon avis, pas à la bonne place, je me joins aux autres pour applaudir le boulot!


je ne vois pas dans quel rubrique le mettre.
rickyfirst
.

Messages: 25699
Inscription: Jeu 21 Avr 2005 08:21
Localisation: Belgique

Messagede proracing » Mar 12 Fév 2008 16:00

Au fait il y a personne qui répare le ti dans le coin ?
Avatar de l’utilisateur
proracing
Moderateur

Messages: 12228
Inscription: Lun 19 Juin 2006 17:35
Localisation: Charmes sur Rhones

Messagede le marin » Mar 12 Fév 2008 18:30

rickyfirst a écrit:
Olibabe a écrit:A part que le post n'est, à mon avis, pas à la bonne place, je me joins aux autres pour applaudir le boulot!


je ne vois pas dans quelle rubrique le mettre.


Pourquoi pas dans wikijulmtb ?
le marin

Messages: 1716
Inscription: Mer 28 Sep 2005 20:05
Localisation: LE HAVRE

Messagede focus » Mar 12 Fév 2008 20:15

excellent! :wink:
Duathlon Plus Qu'un Sport Un Art De Vivre


site web: www.quentinfarine.ch
focus

Messages: 895
Inscription: Jeu 4 Jan 2007 00:58
Localisation: Porrentruy (Suisse)

réparation carbone

Messagede emile363 » Mar 26 Fév 2008 23:51

Salut ATTACK,

Superbe travail, nickel on n'y voit rien tu as de l'or dans les doigts.
Tous mes compliments.

Cordialement emile 363
Avatar de l’utilisateur
emile363

Messages: 171
Inscription: Lun 24 Déc 2007 01:05
Localisation: 70

Messagede Tifox » Mer 27 Fév 2008 08:38

Wow, chapeau :shock:

Niveau comportement du cadre/vélo, ça change quelque chose ?
Avatar de l’utilisateur
Tifox

Messages: 51
Images: 0
Inscription: Jeu 21 Fév 2008 13:26

Messagede ubo » Jeu 20 Mar 2008 15:26

Beau boulot impressionnant :shock: !
Avatar de l’utilisateur
ubo

Messages: 9513
Images: 2
Inscription: Jeu 21 Avr 2005 11:13

réparation cadre carbone

Messagede hullsfighter » Ven 21 Mar 2008 16:37

Super boulot effectivement , s'est bluffant!

A propos de la finition, peinture ou vernis tu dis. Quel type de peinture ou de vernis mets tu dessus? Bi composant? Polyuréthane? carrosserie voiture?
What else?

Merci
hullsfighter

Messages: 1
Inscription: Ven 21 Mar 2008 15:53

Messagede attack » Ven 21 Mar 2008 23:06

peinture en bombe du style qu'on trouve a leroy merlin
idem pour le vernis (brillant le vernis)

souvent les cadres carbone ne sont pas peints donc juste besoin de remettre du vernis
Avatar de l’utilisateur
attack

Messages: 1178
Inscription: Sam 3 Juin 2006 16:59
Localisation: LILLEBONNE (76)

Messagede bloobird0 » Lun 24 Mar 2008 23:32

comment est réalisée la cuisson sous vide? Il faut avoir du matériel spécifique?
Avatar de l’utilisateur
bloobird0

Messages: 1366
Inscription: Mer 10 Mai 2006 22:36
Localisation: Choucrouteland

Messagede whippet » Mar 25 Mar 2008 20:19

Très beau travail, mais perso un cadre carbone fissuré c'est poubelle. JAMAIS je ne monterai sur un carbone réparé.
whippet

Messages: 120
Inscription: Lun 24 Mar 2008 17:51
Localisation: 76

Messagede attack » Ven 28 Mar 2008 17:05

bloobird0 a écrit:comment est réalisée la cuisson sous vide? Il faut avoir du matériel spécifique?


effectivement il dfaut un peu de matos : une pompe a vide + des tissus de marouflage specifiques
Avatar de l’utilisateur
attack

Messages: 1178
Inscription: Sam 3 Juin 2006 16:59
Localisation: LILLEBONNE (76)

Messagede $eboss » Dim 13 Avr 2008 22:25

il faut utiliser quel type de papier et quel grain pour enlever juste le verni sur du carbone?
je l'ouvre parce que je roule --> http://sebastien.clavier.over-blog.com

"Ça montre qu’on parle beaucoup au sujet du matériel...mais qu’il faut surtout savoir pédaler!"(Nicolas Siegenthaler)
$eboss

Messages: 13124
Inscription: Dim 17 Juil 2005 13:56
Localisation: 9-5 et 97-4 reprezent'!

Messagede rickyfirst » Lun 14 Avr 2008 07:49

$eboss a écrit:il faut utiliser quel type de papier et quel grain pour enlever juste le verni sur du carbone?


Fait un tour sur le blog de Stevan :wink:
rickyfirst
.

Messages: 25699
Inscription: Jeu 21 Avr 2005 08:21
Localisation: Belgique

Messagede Tytoune » Lun 14 Avr 2008 19:02

$eboss a écrit:il faut utiliser quel type de papier et quel grain pour enlever juste le verni sur du carbone?

Moi j'ai prit du 400 !
En fait il suffit juste de prendre un grain très fin, ensuite un bon coup de white spirit, tu laisse sécher et hop un coup de vernis brillant transparent.
Avatar de l’utilisateur
Tytoune

Messages: 2002
Images: 1
Inscription: Dim 22 Avr 2007 16:02
Localisation: Loiret

Messagede attack » Jeu 4 Sep 2008 18:49

quelques petites photos d'une reparation d'un look

les degats : 2 fissures


la fissure du bas une fois poncée (les fibes endommagées enlevées)


injection de mousse PU pour creer un noyau


le noyau une fois demoulé et le reste des fibres genantes enlevees et ensuite de la resine pour reprendre la forme exterieure



ensuite poncage en step des couches de carbone pour reprendre les efforts


le hauban réparé et vernis

Avatar de l’utilisateur
attack

Messages: 1178
Inscription: Sam 3 Juin 2006 16:59
Localisation: LILLEBONNE (76)

Messagede $eboss » Ven 5 Sep 2008 21:53

terrible!

ça veut dire qu'on peut se faire grave avoir lors d'un achat d'occase :lol:
je l'ouvre parce que je roule --> http://sebastien.clavier.over-blog.com

"Ça montre qu’on parle beaucoup au sujet du matériel...mais qu’il faut surtout savoir pédaler!"(Nicolas Siegenthaler)
$eboss

Messages: 13124
Inscription: Dim 17 Juil 2005 13:56
Localisation: 9-5 et 97-4 reprezent'!

Messagede anthony196 » Sam 6 Sep 2008 07:53

chapeau pour ton travail sur le look.
anthony196

Messages: 106
Inscription: Dim 18 Juin 2006 17:18
Localisation: 88

Messagede Kodak » Sam 6 Sep 2008 07:58

Joli travail en effet, je ne pensais pas qu l'on pouvait réparer un cadre dans cet état, mais est- ce aussi solide? Pas de problèmes depuis?
Avatar de l’utilisateur
Kodak

Messages: 128
Inscription: Mer 11 Juin 2008 16:20

Messagede Klarf » Sam 6 Sep 2008 08:28

as tu d'ailleurs des retour sur les cadre que tu as pu réparé? (rigidité équivalente, "confort" et fiabilité?)
Avatar de l’utilisateur
Klarf

Messages: 17930
Images: 6
Inscription: Dim 13 Aoû 2006 20:15
Localisation: 26 et 38

Messagede attack » Lun 8 Sep 2008 09:12

oui j'ai eu des retours

les gars n'ont pas vu de changement de comportement de leur velo
et pour le moment aucune reparation n'a laché

j'ai repere une zipp 303 pour un gars du forum, j'attends son retour pour voir si les reparations des roues ca tient egalement
Avatar de l’utilisateur
attack

Messages: 1178
Inscription: Sam 3 Juin 2006 16:59
Localisation: LILLEBONNE (76)

Messagede diablogtr » Ven 19 Sep 2008 19:44

tres belle reparation du look c'est clair 8)
diablogtr

Messages: 243
Inscription: Lun 7 Mai 2007 09:31

Messagede bloobird0 » Ven 19 Sep 2008 19:49

j'avoue ne pas avoir compris l'opération entre les 2 dernières photos :oops: :cry:
Avatar de l’utilisateur
bloobird0

Messages: 1366
Inscription: Mer 10 Mai 2006 22:36
Localisation: Choucrouteland

Messagede bloobird0 » Ven 19 Sep 2008 19:56

dommage ca aurait été intéressant :wink:

pour la prochaine fois alors, tu n'a pas un Pinarello justement pour bientôt? :wink:
Avatar de l’utilisateur
bloobird0

Messages: 1366
Inscription: Mer 10 Mai 2006 22:36
Localisation: Choucrouteland
